Tính toán bể tuyển nổi

Cách Tính Toán Bể Tuyển Nổi

Hướng dẫn cách tính toán bể tuyển nổi DAF nước thải ngành cao su, với thông số đầu vào:
                 pH     = 7.31
                COD  = 2495 mg/l
                BOD  = 1435 mg/l
                SS      = 118 mg/l
                QV     = 700 m3/ngày
+ Kết quả thực hiện cho mô hình tuyển nổi không hoàn toàn cho thấy:
Với Bể tuyển nổi khí hòa tan:
Tỉ số khí / chất rắn là : A/S = 0.01 mg khí/mg chất rắn đạt hiệu quả tối ưu.
Nhiệt độ trung bình là 200C
Độ hoà tan không khí : Sa = 16.4 mg/l
Tỉ số bão hòa : f =0.8
Tải trọng bề mặt tuyển nổi: LA = 75 m3/m2 .ngày, đạt hiệu quả khử cặn lơ lửng 80 % – 90 %
Qua bể tuyển nổi hiệu suất xử lý COD khoảng 40%, BOD 20%, SS 30%.

Tính (Phần Trăm Tuần Hoàn) Lưu Lượng Tái Sinh R

Trong đó :
A/S =0.01
X0 = 1000 mg/l = 1000/1000 (g/l)
Cs =20.1(độ hoà tan của không khí vào nước ở 200C )
Q = 700 m3/ngày = 0.0081m3/s
f = 0.8
P =475KN/m2 = 475*103N/m2 = 4.75atm
Vậy

Thành Phần % Lưu Lượng Hoàn Lưu Vào Bình Áp Lực

Tổng lưu lượng

Qt = Q +R = 700 + 125 = 825 m3/ngày

Diện tích bể mặt tuyển nổi: A(m2)

Lượng khí cần thiết trong ngày:

Thể tích bể cần thiết

Thời gian lưu cần thiết

Tổng lượng bùn lấy ra mỗi ngày

Tính máy bơm khí – Tính toán bể tuyển nổi

Lưu lượng khí cần thiết

Vậy ta chọn máy bơm khí có:

Qk = 0.0245m3/phút ứng với áp suất bơm
P = 409KPa = 4atm, công suất bơm là: 5 HP
Vậy chọn công suất máy bơm khí vào bình áp lực là: 5HP

Tính Bơm Vào Bể Tuyển Nổi

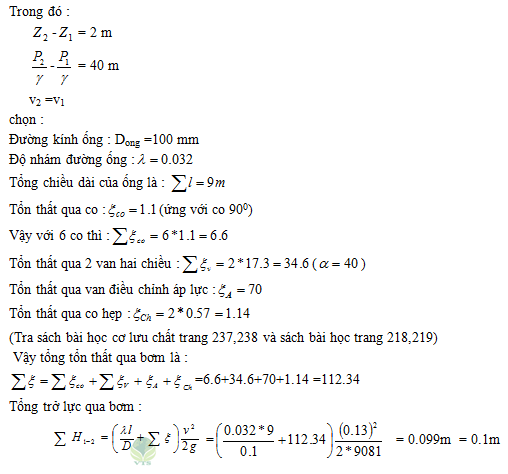

Áp dụng phương trình Bernouly cho hai mặt cắt 1-1 và 2-2:`

Với :

(chọn áp suất bơm vào bể tuyển nổi là 4at = 40 m cột lỏng)

Chọn dường kính ống: d= 100 mm = 0.1 m.
Vận tốc bơm vào bể tuyển nổi là :

Công Suất Bơm Tuyển Nổi

• Vậy với công suất : N= 4KW

• Chọn công suất máy bơm là :N=5Hp

Tính Bơm Vào Bình Áp Lực

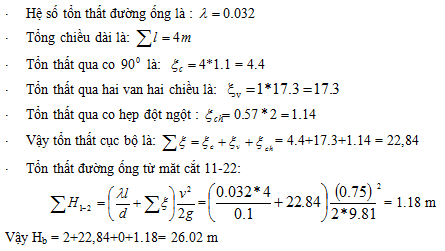

Áp dụng phương trình Bernouly cho 2 mặt cắt 1-1 và 2-2

Vậy tổng chiều cao cột áp của bơm là :
Hb =2 + 20 + 0.1 =22.1 m

Vậy công suất bơm tuần hoàn là :

Vậy chọn công suất bơm tuần hoàn : N =2 Hp
Trong đó :

Tính Toán Bể Tuyển Nổi – Phần Thân Thiết Bị Bình Áp Lực

Các thông số đầu vào :

Chọn thời gian lưu trong bình là : tl  = 2 phút =120 s
Vậy thể tích của bình là :
Diện tích bình áp lực:
Trong đó :
H =1.5 m : chiều cao thân bình áp lực
Đường kính trong bình áp lực :

Tính Toán Bề Dày Bình Áp Lực Tuyển Nổi

(theo sách thiết kế và tính toán của Hồ Lê Viên trang128 )

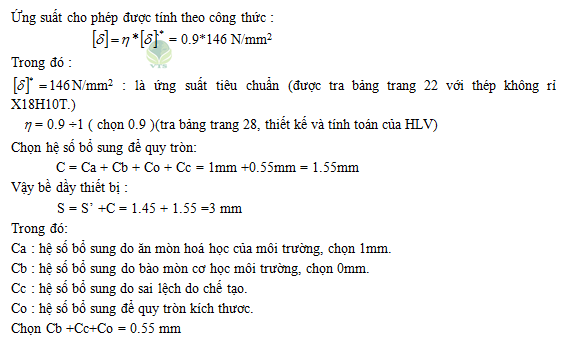

Bề dầy thân thiết bị được xác định theo công thức :

Trên đây là cách tính toán bể tuyển nổi chi tiết nhất

Để hiểu thêm về tính toán thiết kế bể tuyển nổi, ứng dụng vận hành bể, hay xử lý các sự cố trong quá trình vận hành.

vui lòng liên hệ với chúng tôi để được tư vấn miễn phí.
